SLIM CHUCK
Porta Pinzas

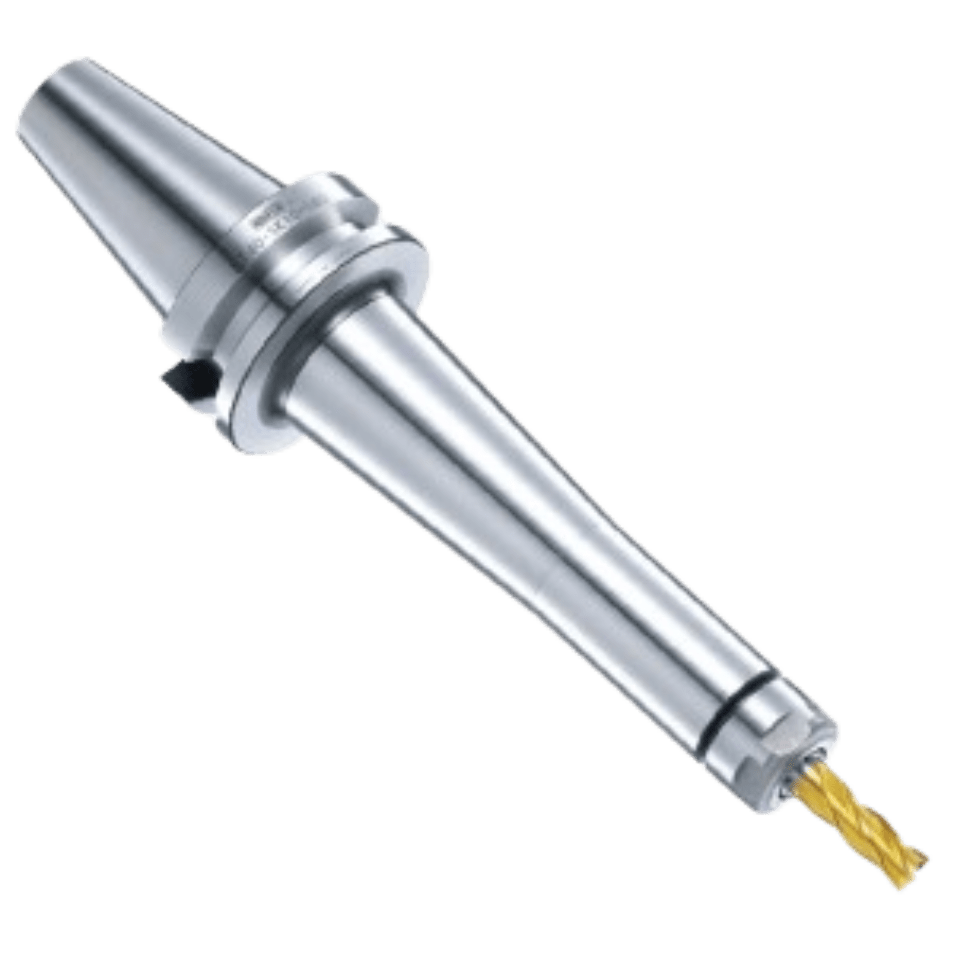

El NIKKEN Slim Chuck es nuestra solución de portapinzas estándar y precisa.
La construcción consta de tres componentes: el cuerpo principal/vástago con una rosca especialmente recubierta de molibdeno y rectificada para mejorar la eficiencia del apriete, una tuerca de sujeción externa simple y compacta, con una arandela TiN (HV2,200) y finalmente, una pinza de 8 grados cónica con mayor capacidad de apriete y excelente run-out. Las soluciones de la competencia (sistemas ER y similares) normalmente se basan en un cono de pinza de 16 grados, por lo que en realidad proporcionan menos de la mitad de la precisión, menor repetitibilidad de run-out y menos capacidad de agarre del Slim Chuck
El Slim Chuck está disponible para adaptarse a todos los procesos con numerosos tamaños, longitudes y configuraciones de mango disponibles. La forma del cuerpo del Slim Chuck está disponible en dos configuraciones: tipo SK, que es el stándar y tipo SKT, que es cónico externamente . Estas dos formas permiten versatilidad para adaptarse a la mayoría de aplicaciones y requisitos.
Como es común en varios productos, el Slim Chuck estándar presenta una tuerca con muesca que requiere una llave plana, tipo gancho y la variante de «alta velocidad» es lisa y necesita a la llave de rodillos » GH Handle «. A diferencia del Multi-Lock, el Slim Chuck requiere una pinza no es posible el sujeción directa.
TAMAÑOS:
Slim Chuck, dependiendo del mango de la herramienta, está disponible en 6 tamaños:
- SK6 : para diámetros de 0,7 mm a 6,0 mm.
- SK10 : para diámetros de 1,75 mm a 10,0 mm.
- SK13 : para diámetros de 2,75 mm a 13,0 mm.
- SK16 : para diámetros de 2,75 mm a 16,0 mm.
- SK20 : para diámetros de 3,5 mm a 20,0 mm.
- SK25 : para diámetros de 7,5 mm a 25,4 mm.
TIPOS DE PINZAS:
El Slim Chuck actualmente tiene 4 tipos de pinzas de 8 grados disponibles para seleccionar para perfeccionar y ajustar tanto la precisión como el control del refrigerante. Ellos son:
- Pinza estándar: ejemplo SK16-16, precisión de 5 micras.
- Pinza de precisión: ejemplo SK16-16P, precisión de 3 micras.
- Pinza de fresado: ejemplo SK16-16A, precisión de 3 micras.
- Pinza mecánicamente sellada : ejemplo SK16-16AC, precisión de 3 micras.
Las pinzas SK estándar se pueden utilizar junto con nuestro sistema ‘Jetter’. Al seleccionar la tuerca y la tapa ‘Jetter’ opcionales apropiadas, es posible controlar el suministro de refrigerante para adaptarlo a su proceso específico, según el tipo de herramienta y sus requisitos.
FOLLETO
Porta Pinzas Slim Chuck
Breve descripción e información Slim Chuck
–
