ZMAC
Barra de Mandrinar
La gama de mandrinado modular NIKKEN ZMAC Advanced proporciona un rendimiento fantástico y preciso para cualquier proceso de semiacabado y acabado fino.
Disponibles con calidades y opciones de plaquitas seleccionadas exclusivas de NIKKEN, tenemos dos soluciones distintas para satisfacer cualquier requisito:
- NIKKEN MP/MS : geometría de placa triangular para acabado fino.
- NIKKEN CC – Geometría de placa rómbica para semiacabado.
También está disponible, en caso de que se prefiera una opción para placas ISO llamada NIKKEN ZMAC Advanced ISO.
FUNCIONAMIENTO:
El perno de bloqueo se aplica con precisión a 90 grados del tornillo de ajuste para anular cualquier posibilidad de desviación y variación de medición preestablecida.
ZMAC está construido utilizando un anillo de esfera de micrones graduados precisos que cuenta con una rosca internamente rectificada y que tiene un tratamiento térmico especial según HV800. Está acoplado a una rosca de cartucho rectificada de precisión que también está endurecida y tratada térmicamente a HRC50-55.
La solución se suministra con refrigeración central como estándar, que alimenta el refrigerante a través del eje, los espaciadores y el cabezal ZMAC directamente encima de la plaquita de corte para un enfriamiento óptimo incluso en un orificio confinado.
Para reducir el peso del conjunto y operar a velocidades de rotación más altas, también podemos ofrecer nuestra opción ZMAC Alpha . Está construido a partir de un material de aleación ligera endurecido especial y cuenta con un sistema de equilibrado interno para contrarrestar las vibraciones.
TAMAÑOS:

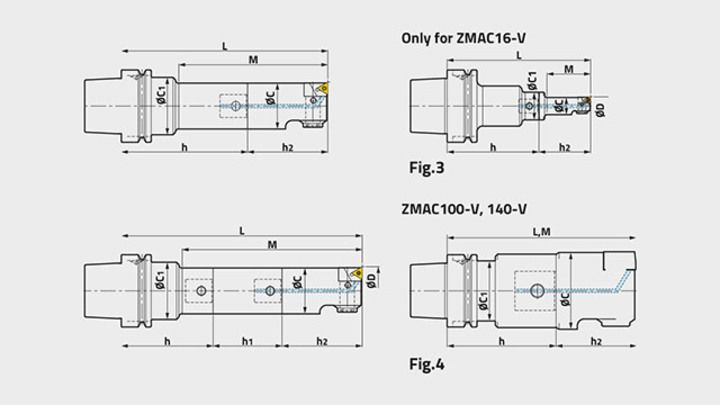

Nuestros cabezales de mandrinado modulares estándar ZMAC y ZMAC Alpha (a partir de ZMAC25), según el vástago de la herramienta, están disponibles en 10 tamaños:
- ZMAC16 : para diámetros de 15,9 mm a 20,2 mm.
- ZMAC20 : para diámetros de 19,8 mm a 25,2 mm.
- ZMAC25 : para diámetros de 24,8 mm a 32,2 mm.
- ZMAC32 : para diámetros de 31,8 mm a 42,2 mm.
- ZMAC42 : para diámetros de 41,8 mm a 55,2 mm.
- ZMAC55 : para diámetros de 54,8 mm a 70,2 mm.
- ZMAC70 : para diámetros de 69,8 mm a 85,2 mm.
- ZMAC85 : para diámetros de 84,8 mm a 100,2 mm.
- ZMAC100 : para diámetros de 99,5 mm a 140,5 mm.
- ZMAC140 : para diámetros de 139,5 mm a 180,5 mm.
ZMAC es nuestra solución definitiva para mandrinado de precisión: el cartucho de mandrinado en sí, a diferencia de las soluciones de la competencia, presenta un soporte de doble contacto altamente rígido que está diseñado para soportar completamente el asiento de la placa durante todo su recorrido.
FOLLETO
Barra de Mandrinar ZMAC
Breve descripción e información ZMAC
–
