VC

Porta Pinzas

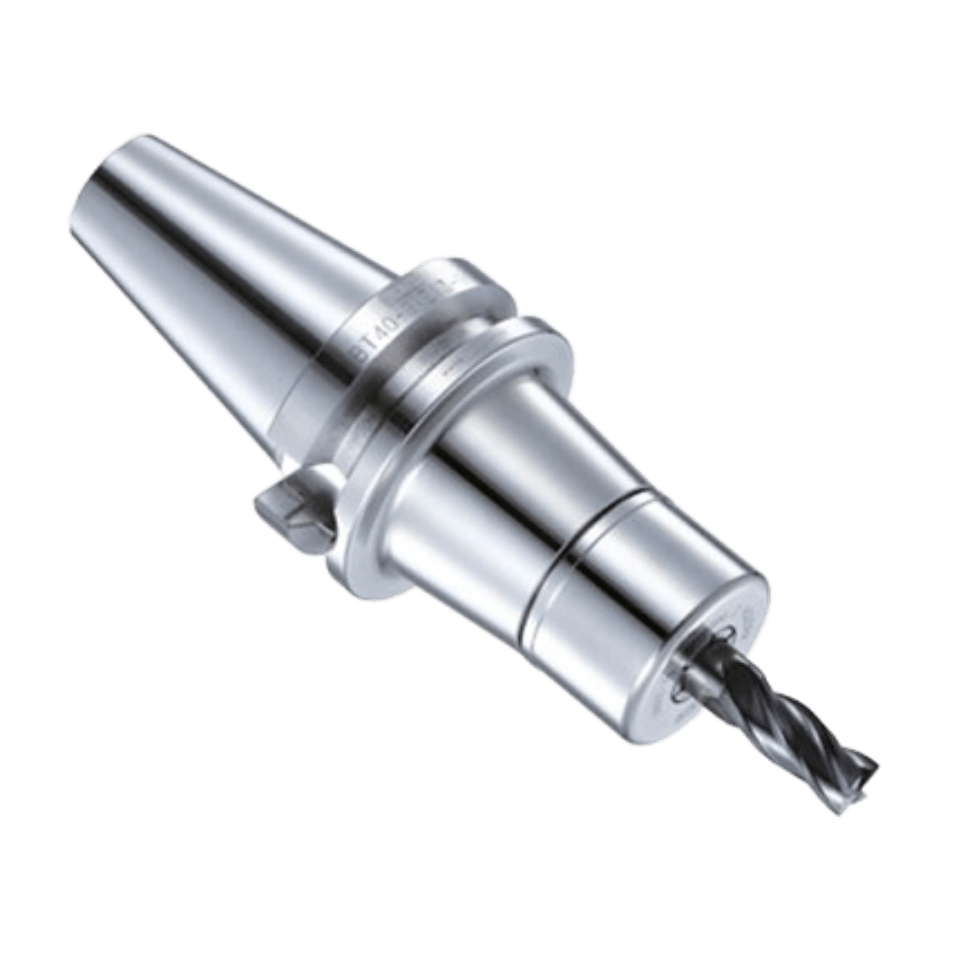

El porta pinzas VC de NIKKEN es efectivamente una solución híbrida desarrollada específicamente para procesos de fresado.

Como tal, algunas de las características y ventajas de diseño de dos productos existentes, el Slim Chuck y el Mini-Mini chuck, se han incorporado y combinado en lo que se ha convertido en el soporte VC mejorado.

Si se tienen en cuenta dos de las características clave que se experimentan durante cualquier proceso de fresado, la tecnología integrada en el diseño y la construcción de nuestro soporte VC se vuelve más clara. Estos se relacionan con:

Menos micro vibraciones debido al contacto frontal de la pinza. Mejora la capacidad de corte y la vida de la herramienta.
Precision de centrado: menos de 3 micras a 4 veces el diámetro. Mejor estabilidad en la precisión de centrado.Mejora el acabado superficial. Apropiado para el acabado en el mecanizado de moldes de troquel.

DISEÑOS:

Para proporcionar el rendimiento mejorado requerido en las condiciones anteriores, el porta pinzas NIKKEN VC utiliza tres diferencias de construcción clave en comparación con el mandril delgado estándar:

Diseño exterior simple sin muescas, para apriete con la llave GH. Rotación a velocidad ultra alta.
Conicidad interior de 8º como en el porta pinzas Slim Chuck, para más precision y fuerza de apriete.
Tuerca con anillo recubierto TIN ( dureza HV2,200)
Mango piloto en la pinza para más estabilidad de precisión.
El diseño de pared gruesa del cuerpo del porta pinzas VC mejora su rigidez de corte.

TAMAÑOS:

El soporte Anniversary VC está limitado a dos tamaños para adaptarse a procesos de fresado predominantemente de diámetros más pequeños.

El VC6 admite herramientas de corte de hasta 6 mm de diámetro y el VC13 admite herramientas de hasta 12 mm. La tuerca de sujeción es lisa y todo el conjunto es de alta velocidad como estándar. Esto significa que la llave GH es una opción necesaria.
